一、試驗能力

試驗產品類型：
電流：0-10A
直流電壓：DC0-24V
連續功率：0-240W
測試參數：
輸入電壓、電流、功率、揚程、流量、介質溫度、效率、環境溫度、
測量系統保證：
（1）  通過計算機軟件實現試驗數據的采集、分析、處理、顯示、試驗報告打印、數據存儲及部分控制功能。整個測試系統由工控機、量程檔位切換裝置、傳感器、信號調理模塊、數據采集與測量儀器硬件、測量軟件等部分組成。
（2）    數據測量系統采用計算機自動采集和儀表顯示兩種顯示模式。
（3）    自動采集輸入交流電壓、電流、功率、功率因數、總功率因數、頻率等試驗數據；自動保存數據、自動處理數據
（4）    試驗報告自動生成。
（5）    測量儀表精度應滿足標準對工頻和電機的電量測試要求。
（6）    系統不確定度不低于0.5%。
（7）    功率測量準確度應不低于0.5級。
系統說明：
（1）可以電腦上控制電機的開關操作；
（2）系統具有自動測試開關，自動耐久；
控系統包括綜合試驗操作臺（含工控機、測量，通訊模塊等）；
綜合試驗操作臺：
微機型操作臺包括操作臺架、工業計算機（含鍵盤、鼠標）、17寸工業液晶顯示器、面板顯示儀表和各類指示燈、控制開關與按鈕；試驗臺內集成功率測量模塊，計算機接口與采集模塊、自動控制模塊、相關保護模塊、信號調理模塊、數據采集模塊等。
控制系統：
采用高性能系列PLC 進行聯鎖控制（或AC－II自動控制器），聯鎖程序可根據用戶的要求自由編輯、修改，控制系統性能穩定、系統可擴展性好。
1) 自動控制
a)為保證試驗安全，供電開關、輸出電壓轉換開關。
2) 操作控制系統具備緊急停止（斷電按鈕）功能。
3) 操作控制系統具備獨立控制，數據獨立采集功能。


試驗數據處理：試驗結果保存在工控機內
微機試驗臺配置研華科技組裝工業計算機，試驗結果數據直接保存在試驗工控機硬盤中，
測試數據自動生成excel報表。
測量系統：
通過計算機軟件實現試驗數據的采集、分析、處理、顯示、試驗報告打印、數據存儲及部分控制功能。整個測試系統由工控機、量程檔位切換裝置、傳感器、信號調理模塊、數據采集與測量儀器硬件、測量軟件等部分組成。
1) 系統按要求進行設計。
2) 系統能實時顯示水泵電機輸入電壓、電流、功率、揚程、流量、介質溫度、效率、環境溫度。
3) 系統可以對測試數據自動進行存儲。
4) 系統對于各種參數的設置具有記憶功能，只需輸入一次即可。
5) 系統可以通過打印機對測試結果進行數據、曲線的打印。
6) 系統可對其中試驗項目實現一次裝夾，一鍵式操作。
技術指標：
1) 系統不確定度不低于 0.5%。
工業控制計算機及附件技術參數要求
試驗操作臺
1) 操作臺為非標結構
2) 操作臺前門兩開，后門可脫卸，并沖百葉窗，后門分成兩扇，后豎檔可拆卸。臺面為金屬臺面,面板印字采用絲網印刷。
3) 監視操作臺內部配 10 根安裝條。底座焊接地釘。
軟件說明：
系統軟件采用全中文操作，人機對話簡捷方便，系統軟件設立電機標準參數數據庫（數據庫可按日期、序號，電機型號等儲存，也可根據用戶要求設立），標準數據庫具有權限管理功能，通過密碼進入或修改。系統對測試數據具有自動記錄和保存功能。并可用多種方法進行查詢，軟件對檢測記錄的數據具有統計分析及打印功能，并可將測試數據導入到Excel表格，還可根據用戶要求進行表格設計，系統具有較強抗電磁干擾能力。
該系統操作簡單易學，具有高安全可靠性及抗干擾能力，此系統即適用于任何環境的實驗室及車間，系統軟件終身免費升級。（參考三工位水泵測試項目）
水泵性能的參數主要有：能量性能指標，它包括流量、揚程、進口壓力、出口壓力、

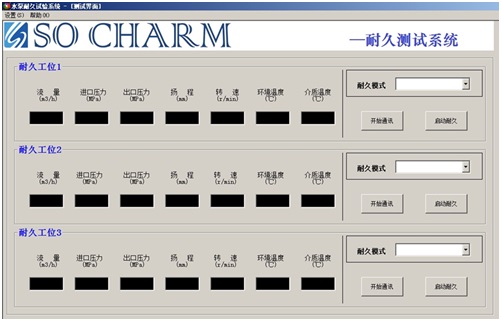

該測試為客戶老化產品使用，設置好保護即可進行測量，長時間進行負載老化測試，軟件界面如圖所示

測試界面
