SC8800扭矩轉速分析儀

SC8800扭矩轉速分析儀

1.測量范圍和精度：

測量參數	測量范圍	測量誤差	分辨力
轉速（r/min）	（0 ～ 40000） r/min	±0.2％	0.1 r/min
轉矩（N.m）	20mN.m ～5000N.m （共20個量程，手動切換）	±0.2％	-
功率（W）	0.00W ～ 100.0kW（單位自動切換）	±0.5％	-
勵磁電流	（0～2）A（加載量）	-	-

2.其他參數
    試驗功能：手動負載測試、自動斜率負載測試、定點負載測試；
    信號輸入：轉速信號（頻率小于50kHz的幅值為TTL電平、占空比為50%±10%的脈沖信號）；模擬轉矩信號（-3.7V ～ +3.7V直流電壓信號）；
    有效數據更新時間： 100ms ；
    儀表顯示更新時間： 400ms ；
    顯示方式：3窗口高亮數碼管顯示；
    儀表重量：約5kg；
    整機功耗：<15VA；
    儀表外型最大尺寸：寬×深×高（387W*340D*132H mm）。
3.工作環境
    溫度：（0～40）℃；
    濕度：（20％～75％）RH；
    大氣壓力：（86～106）kPa；
    儀表工作電源：AC220V±22V，50Hz±1Hz；
    無較重的振動及電磁干擾。
4.安全要求
    在機殼與信號測試端之間滿足：絕緣電阻大于5MΩ
5.比較
    扭矩轉速分析儀提供了多種豐富的測試模式，其中包括勵磁電流、定轉速、定轉矩3種基本模式和自動斜率、耐久測試、失步點測試3種特殊模式間切換。通過儀表前面板上的“PID模式”按鍵可以快捷的切換3種基本模式，特殊模式需要配合PC機或單機的完成功能的測試,打破傳統測量

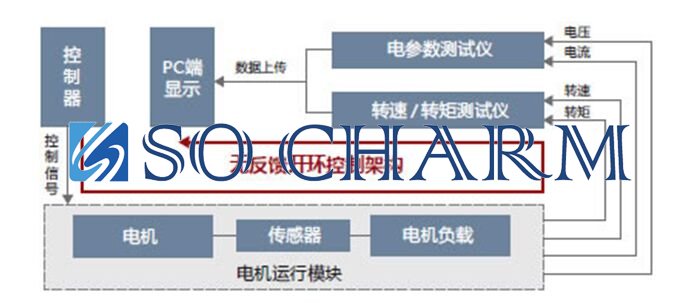

傳統測量

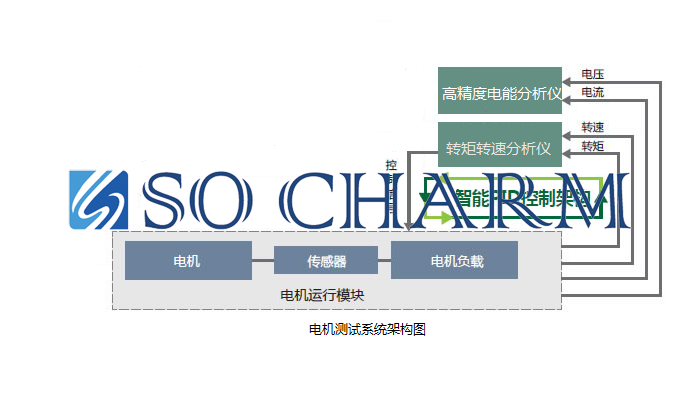

                                                       SC8000扭矩轉速測量
6.PID計算方法
    采用PID（即比例、積分、微分）控制規律的控制器，當控制器與受控對象構成閉環控制回路時，為保證系統運行時具有最佳的動態和靜態品質，需根據受控對象的具體情況對控制回路的比例系數和積分、微分時間常數進行整定。系統的動態品質主要由比例系數決定。整定比例系數的目的，就是要在保證穩定工作的前提下，是系統具有最快的響應速度和最小的靜差（設定值與實際輸出值間的差值）。積分項的作用在于消除系統的靜差。積分項的作用太強，會引起系統工況的振蕩；積分作用太弱，則消除靜差所花費的時間太長。整定積分時間常數就是為了保證系統穩定工作的前提下，使控制回路消除靜差的時間盡量的短。微分項的作用是抑制振蕩，減小回差的作用。微分項的作用太弱，效果不明顯；微分作用太強，則由于對系統噪聲的放大作用，會使系統工作顯得煩躁不安。
    SC8800測功機控制器將PID系數（表示比例、積分、微分作用的強弱）按作用強弱各自分為0～99檔，此處代碼（0～99）稱為PID參數。各不同的控制模式均需各自獨立地整定一套PID參數。
? P參數的整定，找出接近臨界振蕩點的P值，使靜差最小，響應最快。在整定PID參數時，應按P、I、D的順序進行。首先整定比例參數。在尋找最佳比例參數時，為避免積分和微分作用的影響應將積分和微分的作用減到最小。在整定時如事先不知道比例參數的大致范圍，易將比例參數從小到大調整。每試一個值時應將受控變量的設定值大幅度的變化，如未出現振蕩，則可再增大，直至找到開始振蕩的那一檔后，將比例參數向下退一檔，即為最佳比例參數。
? I參數的整定，找出接近臨界振蕩點的I值，使響應到設定點的時間最短。
整定好P參數后，在最佳P參數下整定I參數。同樣應將積分參數從小到大調整，每試一個值時應將受控變量的設定值大幅度的變化，如未出現振蕩，則可再增大，直至找到開始振蕩的那一檔后，將積分參數向下退一檔，即為最佳積分參數。
? D參數的整定，找出適宜的D值，能明顯抑制過沖，又不產生明顯的躁動。
最后整定D參數。在最佳P、I參數下，將微分參數由小到大調整。但D參數不像P、I參數調整那樣有明顯的振蕩界限。隨著D值的增大，不會出現周期性的振蕩現象，而是出現越來越明顯的隨機躁動。因而D參數的調整時不必像P、I參數整定那樣尋求最佳臨界值，只需感覺對過沖有明顯的抑制而又不出現明顯的躁動即可。
